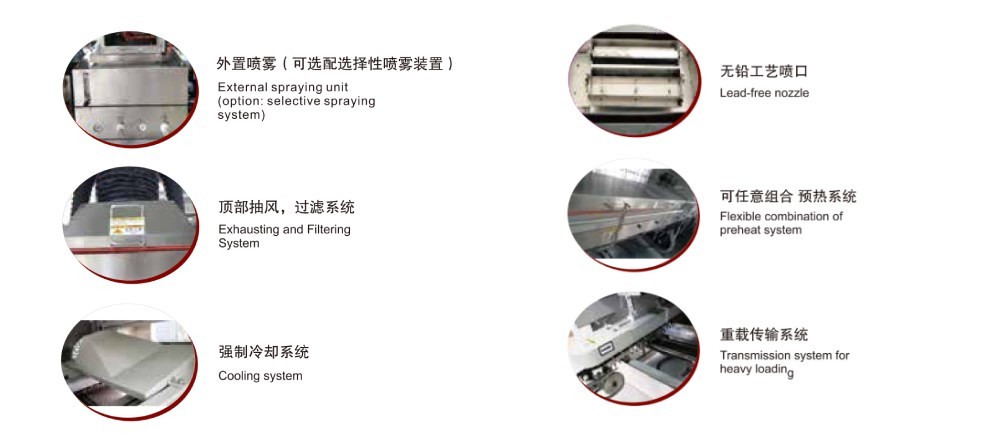

噴霧外置，杜絕安全隱患，易維護、保養
預熱系統：采用高能效馬達，熱效率高
運輸系統：采用獨特設計，運輸平穩、杜絕抖爪
噴霧抽風系統：采用上抽風下側抽風+隔離風刀，最大限度杜絕異味溢岀
抽煙罩系統：抽煙效率高，可增加防異物滴落設計，杜絕品質隱患
波峰焊（噴霧外置）E-FLOW-Z系列產品特點：
傳輸系統：直聯式入板結構，特制不銹鋼鏈條傳輸，鋁合金導軌獨特設計，經久耐用；運輸系統：采用分段浮動式結構，有效防止導軌變形；
預熱系統：采用抽屜式模組式節能設計， 紅外、熱風任意組合， 溫度控制采用PID方式， 使溫控精度達到±2℃， 預熱區與焊接區的溫度下降值≤5℃；
噴霧系統：采用精密型調節閥進行數字化調節，方便管理。噴嘴移動采用步進馬達控制。助焊劑自動穩壓供給，可使噴霧流量迅速達到飽和，頂部抽風，過濾系統；
錫爐采用外熱式加熱，錫爐內膽采用鑄鐵制作，內表面防腐蝕處理，兩個低流速噴口、低氧化量設計；
強制式冷卻系統，保證冷卻速度在4~6℃/秒(可調)；
PC+PLC控制系統， Windows 7操作系統， 中/英文操作界面， 工藝曲線/數據自動存儲功能， 助焊劑液面過低過高報警；錫液面過低報警；
| 型號 | E-FLOW-Z（噴霧外置） | E-FLOW-Z450（噴霧外置） | E-FLOW-Z610（噴霧外置） |

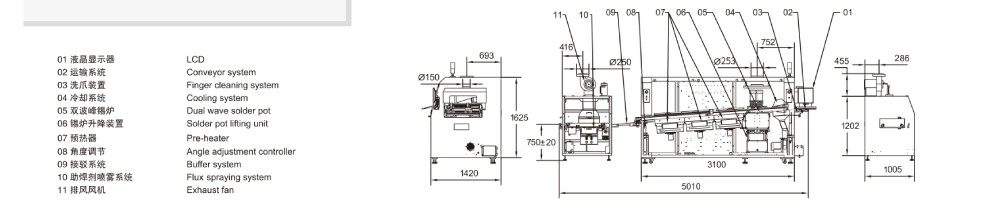

| 外形尺寸LxWxH(mm) | 5050x1420x1750 | 5050x1520x1750 | 5050x1690x1750 |
| 重量 | Approx.1850kg | Approx.2050kg | Approx.2300kg |
| 電源 | 3PH 380V 50HZ | 3PH 380V 50HZ | 3PH 380V 50HZ |
| 啟動功率 | 33KW | 33kw | 45KW |
| 正常運行功率 | Approx.8KW | Approx.9KW | Approx.11KW |
| 控制系統 | PC+PLC | PC+PLC | PC+PLC |
| 噴霧移動 | 步進馬達 | 步進馬達 | 步進馬達 |
| 噴霧氣壓 | 0.2Mpa-0.4Mpa | 0.2Mpa-0.4Mpa | 0.2Mpa-0.4Mpa |
| 助焊劑流量控制 | Option | Option | Option |
| 助焊劑自動添加 | 標配 | 標配 | 標配 |
| 抽風方式 | 上抽風 | 上抽風 | 上抽風 |
| 抽風管直徑 | Φ250 | Φ250 | Φ250 |
| 抽風機功率 | 750W | 750W | 750W |
| 預熱方式 | 微熱風/紅外 | 微熱風/紅外 | 微熱風/紅外 |
| 溫度控制方式 | PID | PID | PID |
| 預熱區數量 | 3 | 3 | 3 |
| 預熱區長度 | 1800 | 1800 | 1800 |
| 預熱溫度可調范圍 | 室溫~200℃ | 室溫~200℃ | 室溫~200℃ |
| 預熱升溫時間 | 約12min(設置：150℃) | 約12min(設置：150℃) | 約12min(設置：150℃) |
| 熱風馬達 | 150W 3PH 220VAC | 150W 3PH 220VAC | 250W 3PH 220VAC |
| 寬度范圍 | 50~350 | 50-450 | 50-610 |
| PCB傳送方向 | L-R(可選：R-L) | L-R(可選：R-L) | L-R(可選：R-L) |
| 傳送速度范圍(mm/min) | 500-1800 | 500-1800 | 500-1800 |
| 運輸高度 | 750±20 | 750+20 | 750±20 |
| 允許PCB元件高度 | 上120 下15 | 上120 下15 | 上120 下15 |
| 速度控制方式 | 變頻器閉環無級調速 | 變頻器閉環無級調速 | 變頻器閉環無級調速 |
| 爪 | 彈簧壓片爪/D-40型鴨嘴爪/雙鉤爪/重型雙鉤爪,任選其一 | 重型雙爪/可選：冶具專用爪 | |
| 導軌角度 | 4-7° | 4~7° | 4~7° |
| 錫爐類型 | 機械式 | 機械式 | 機械式 |
| 鍋爐材質 | 鑄鐵 | 鑄鐵 | 鑄鐵 |
| 波峰調節方式 | 變頻器：電腦數字控制 | ||
| 冷卻方式 | 強制風冷，可選：冷水機 | ||
| 錫爐加熱功率 | 13.5KW | 13.5KW | 18KW |
| 錫爐最高溫度 | 300℃ | 300℃ | 300℃ |
| 錫爐容量 | 480kg | 550kg | 640kg |
| 波峰驅動功率 | 180W*2 3PH 220VAC | 180W*2 3PH 220VAC | 180W*2 3PH 220VAC |
| 錫爐升溫時間 | 約150min(設置：250℃) | 約150min(設置：250℃) | 約150min(設置：250℃) |
| 爐溫控制方式 | PID | PID | PID |
| 洗爪系統 | 毛刷 | 毛刷 | 毛刷 |
| 注：可定制4段預熱，溫區長度達2.3米 | |||
