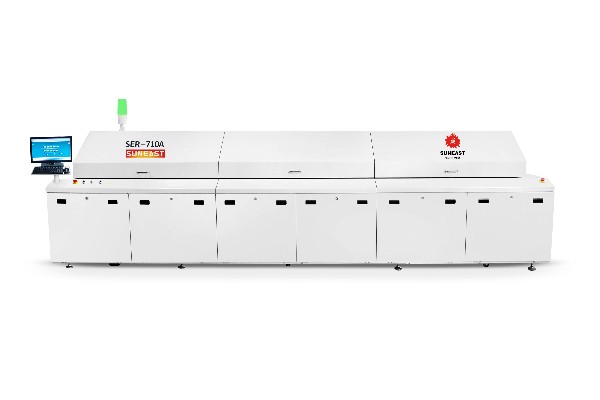

回流焊是SMT生產線中一種常見的大型設備，回流焊是靠熱氣流對焊點的作用，使膠狀焊膏在一定的高溫氣流下進行物理反應達到SMC/SMD的焊接。那么常見的回流焊加熱方式有幾個?下面我們一起來看看：
回流焊加熱方式分類如下：
1、熱板回流焊：熱板回流焊是最初級的回流焊了，它是利用金屬板子的加熱把回流焊上的錫膏融化進行回流焊接。
2、熱風回流焊：通過熱風的層流運動傳遞熱能，利用加熱器與風扇，使?fàn)t內空氣不斷升溫并循環，待焊件在爐內受到熾熱氣體的加熱，從而實現焊接。
3、激光回流焊：是利用激光束優良的方向性和高功率的特點來焊接的。常用的有CO2激光和YAG激光兩種。YAG的特點是可被錫膏迅速吸收，而不易被電路板的陶瓷基板等絕緣材料吸收。激光束的聚焦點可在0.3~1.5mm范圍內調節。優點：加熱過程局部化，不產生熱應力，熱敏元件不易受沖擊。
4、汽相回流焊：是種利用飽和蒸氣遇冷轉變?yōu)橐簯B(tài)時所釋放出的汽化潛熱進行加熱的釬焊技術，其加熱原理是有相變的熱對流。
5、紅外回流焊：其加熱方式主要依紅外線熱源以輻射方式加熱，爐膛內的溫度比前一種方式均勻，網孔較大，適于對雙面組裝的基板進行回流焊接加熱。
6、紅外熱風回流焊：它是按30%紅外線，70%熱風做熱載體進行加熱。
常見的回流焊加熱方式有幾個?就介紹到這里了，在回流焊生產中，我們應該正確選擇加熱方式，這樣才能保證產品的質量。
